Уникальное решение в области кабельного хозяйства позволяет совместить ввод кабеля, его надежное крепление и экранирование. Вводимый кабель через раму типа KEL вставляется в заземляющую скобу, а затем закрепляется на кабельной гребенке.

Для обеспечения надежности крепления, зачищенный до экрана кабель помещается в один из зажимов скобы, а оболочка кабеля должна быть скреплена стяжкой.

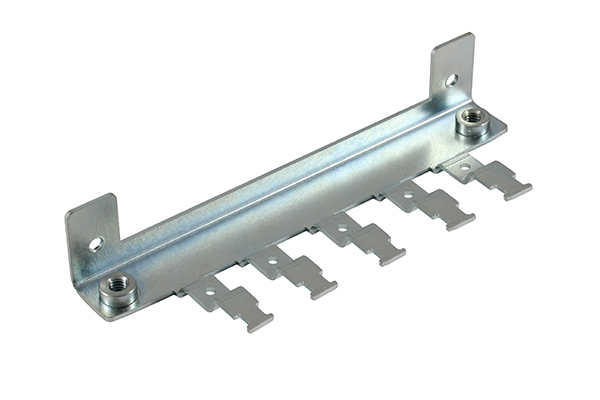

Среди преимуществ скобы заземления KEL-EМС-Z – большая площадь контакта поверхности (например, электрошкафа) и экрана кабеля, а также возможность разработки исполнений по заказу клиента. Доступны варианты с диаметром зажимов до 16 мм, в том числе в ограниченном количестве.

Также, по заказу возможно уплотнение по внешней оболочке кабеля – экранирование по экрану кабеля.

Подключение кабеля заземления или проводника для уравнивания потенциалов осуществляется на болт M6. В случае, если требуется исключительно крепление кабеля, скоба может поставляться без экранирующих зажимов SKL.

Скоба заземления изготавливается из оцинкованной стали.

Продукция, используемая совместно со скобой заземления KEL-EМС-Z:

• Рамы для ввода кабелей с разъемами серий KEL и KEL-ER;
• Рамы ввода кабелей с разъемами серии KEL-QUICK.

Ввод кабеля при помощи KEL-EМС-Z:
