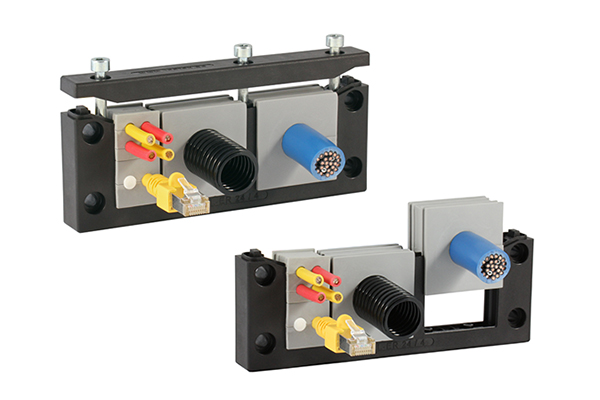

Рамы кабельных вводов KEL-ER 24
Рама кабельных вводов серии KEL-ER 24 обеспечивает герметичную укладку кабелей с разъемами, обеспечивая защиту от внешних воздействий IP65. Рама позволяет надежно зафиксировать кабели в соответствии с требованиями стандарта EN 50262. Рама виброустойчива. Рама монтируется в проем размером 36 х 112 мм.
Рама крепится на болты из нержавеющей стали или на резьбовые втулки:
 |
 |
| Крепление рамы кабельных вводов KEL-ER 2 на болтах | Крепление рамы кабельных вводов KEL-ER 2 на втулках |
Кабели фиксируются в кабельных сальниках, которые затем устанавливаются в ячейки рамы кабельных вводов. Кабельные сальники надежно закрепляются в раме. В раме можно зафиксировать кабели диаметром от 2 до 16 мм и от 16 до 34 мм (при помощи разрезных кабельных сальников KT 2 – 15 и KT 16 – 34, соответственно). При этом сохраняется гарантия на кабели с разъемами.
Рама кабельных вводов KEL-ER 24 устанавливается в стандартный проём вместо 24 стандартных промышленных разъемов.
Рама изготавливается из полиамида PA. Материал не содержит галогена и силикона, устойчив к воздействию огня, самогасящийся (в соответствии с UL94-V0).
Продукция, используемая совместно с рамами кабельных вводов KEL-ER 24:
- Малые и большие разрезные кабельные сальники серии КТ (различные типоразмеры);
- Фиксирующая рама KEL-SNAP – для дальнейшего быстрого монтажа KEL-ER 24;
- Заземляющие скобы KEL-EMC-Z, KEL-EMC-PF и KEL-EMC – для обеспечения экранирования установленных в раме кабелей;
- Монтажные панели серии KDR-ESR и KDR-2 – для монтажа рамы в электрошкаф;
- Фланцевые панели FP-AE, FP-KL и FP-BG – для монтажа рамы в шкаф;
- Модульные панели МР – для монтажа рамы в шкаф.
