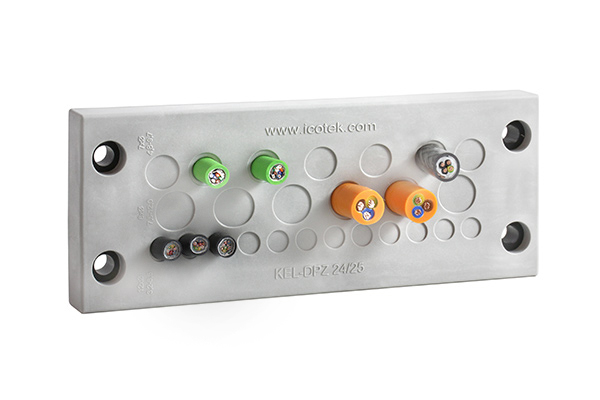

Панель ввода кабелей KEL-DPZ 24 (Icotek)
Панели типа KEL-DPZ разработаны специально для прокладки и монтажа стандартного кабеля в условиях ограниченного размещения. Предполагаемый диаметр прокладываемого кабеля должен быть в диапазоне от 1,5 до 22 мм, а размер самой панели аналогичен размеру стандартного 24-полюсного промышленного разъема. Панель позволяет произвести ввод до 120 кабелей (возможное количество кабелей определяется их диаметром и размером панели).
Ввод кабеля осуществляется предельно просто – необходимо проткнуть кабелем мембрану и вывести его через получившееся отверстие. Прокладка при помощи панели KEL-DPZ обеспечивает эффективную фиксацию кабеля и его надежное уплотнение (герметизация вплоть до IP65). В случае удаления кабеля, отверстие закрывается специальной заглушкой ST-B, которая также обеспечивает герметизацию.
Рама панели изготавливается из полиамида, а пластина-уплотнитель – из эластомера, причем силикон или галогены при этом не используются, а степень огнезащиты UL94-V0. Панель выпускается в черном и сером цветах и рассчитана на применение при температуре от -40°C до +90°C. Размеры требуемого проема 36 на 112 мм, а высота панели 10 мм.
Продукция, используемая совместно с панелями KEL-DPZ:
- Заглушки ST-B;
- Токопроводящая пластина KEL-EMC-PF;
- Фланцевые пластины для установки рамы в распределительный шкаф серий FP-AE, FP-KL, FP-BG.
