Фланцевая пластина с раздвижной рамой серий KDR-ESR-VX25 | KDRS-ESR-VX25 (icotek)

Предназначены для ввода кабелей в шкафы Rittal VX25. Ширина шкафа 600 / 800 / 1000 / 1200 мм. Обеспечивают герметизацию до IP54.
Цена предоставляется по запросу

KDR-ESR-VX25 и KDRS-ESR-VX25 – цельная пластина для монтажа в основании шкафа. Посадочные места (раздвижные рамы) для установки рам кабельных вводов серии KEL уже установлены на пластину. Данные пластины специально разработаны для ввода кабелей в шкафы Rittal VX25 (по отдельному запросу можно заказать пластины с другими размерами).

После ввода всех кабелей в рамы KEL, рамы быстро и просто устанавливаются на посадочные места и фиксируются. В процессе технического обслуживания, рамы KEL демонтируются из своих посадочных мест без применения специальных инструментов. Благодаря комбинации пластин KDR-ESR-VX25 и рам кабельных вводов KEL, достигается степень герметизации ввода до IP54 (при правильном подборе кабельных сальников). В неиспользуемые посадочные места устанавливаются заглушки BPK-SNAP.

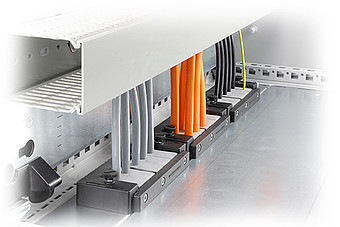

KDRS-ESR-VX25 – чрезвычайно узкая (75 мм) фланцевая пластина для монтажа в основании шкафа. Посадочные места (раздвижные рамы) уже собраны и установлены близко к монтажной пластине шкафа. Таким образом удается избежать изгиба кабеля и обеспечить прямой ввод кабеля в кабель-канал. При этом кабель-канал можно расположить ниже и сэкономить пространство для монтажа других компонентов в шкаф.

Преимущества данных фланцевых пластин:

  • Простой монтаж и демонтаж;
  • При монтаже практически всё основание шкафа может быть использовано для прокладки кабеля;
  • Можно легко проложить даже кабели с большими разъемами;
  • Никакой дополнительной обработки металла не требуется;
  • Модернизация может быть произведена без отсоединения кабелей.

Основные параметры:

  • Класс защиты: IP54
  • Материал базовой пластины: оцинкованная сталь;
  • Материал рамы ESR: Полиамид;
  • Класс воспламеняемости: UL94-V0 (самозатухающий);
  • Диапазон рабочих температур: от -40 до +90°C (в статике);
  • Произведены без использования галогенов и силикона.
