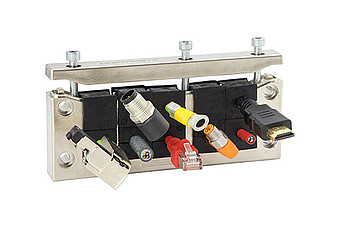

ЭМС-рамы для ввода кабелей EMC-KEL-U 24/16 (Icotek)
Разъемные рамы кабельных вводов EMC-KEL-U 24 конструктивно основаны на кабельных вводах KEL-U 24. Благодаря проводящей поверхности EMC-KEL-U, ЭМС-помехи в экранах кабелей на шкафу управления могут быть легко рассеяны.
Индуктивные помехи снимаются металлизацией: между EMC-KEL-U и металлической стенкой шкафа устанавливается проводящая плоская прокладка (входит в комплект). Поверхность фланца на металлической стене должна быть предварительно зачищена от краски. При помощи таких рам можно обеспечить прокладку и монтаж до 8 (или 10 – в зависимости от модели) кабелей с разъемами.
Рамы EMC-KEL-U обладают прочной и устойчивой к повреждениям поверхностью. Они изготавливаются из полиамида с высокопроводящим покрытием и соответствуют классу огнеустойчивости UL94-V0 (самогасящийся). Рекомендованная температура эксплуатации от -40°C до +140°C.
Монтаж кабельных вводов EMC-KEL-U осуществляется на винтах (4 отверстия под винты Ø5,8 мм), его высота 17 мм.
Применяется совместно с заземляющими скобами компании icotek серий KEL-EMC-PF, KEL-EMC, KEL-EMC-Z.
