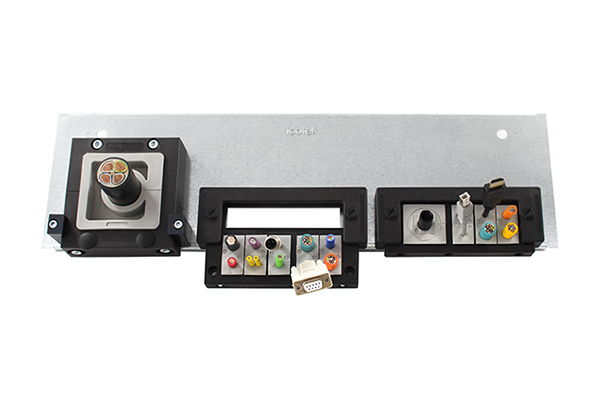

Базовая пластина KDR-ESR с вставной рамой кабельного ввода (Icotek)
Для ввода кабелей и гофротрубок в электро шкафы и щиты разработаны специальные пластины KDR-ESR. Они снабжены направляющими для вставки рам кабельных вводов модели KEL. При монтаже рамы, уже укомплектованные необходимым количеством кабелей, просто и быстро фиксируются в направляющих пластинах. В случае техобслуживания, рамы также легко извлекаются без применения дополнительных инструментов. При необходимости, отверстия после удаления кабеля герметизируются специальными заглушками модели BPK-SNAP.
Если монтаж пластин, рам и кабелей (сальников) в шкаф был осуществлен правильно, достигается защищенность степени IP54. Для такого монтажа при помощи пластин KDR-ESR можно использовать всю площадь стенки электрошкафа. При этом монтаж кабелей в шкаф можно осуществлять без их отключения.
Модель KDR 2 предназначена для использования совместно с электрошкафами типа Rittal TS 8, также по запросу предоставляются различные размеры пластин.
Основание рам KDR-ESR изготовлено из оцинкованной стали, а сама пластина из полиамида, без силикона или галогена.
Данные пластины предназначены для эксплуатации при температуре от -40 до +90°С. Они относятся к классу огнезащищенности UL94-V0 (самозатухающий).
Продукция, используемая совместно с пластинами KDR-ESR:
- Рамы кабельных вводов KEL 16, KEL-ER 16, KEL 24, KEL-ER 24, KEL-JUMBO;
- Заглушки BPK-SNAP 16/24.
Сборка пластин ввода кабелей в шкаф серии KDR-ESR:
 |
1. Пластина крепится в днище электрошкафа. В рамы ввода кабелей KEL устанавливаются кабельные сальники с кабелями. |
 |
2. Далее рамы KEL стягиваются болтами, зажимая при этом проложенные в них кабели. |
 |
3. Собранные KEL рамы устанавливаются в направляющие и фиксируются винтом с рифленой головкой. |
 |
4. Базовая пластина, являющаяся составной частью стандартного шкафа, соединяется вместе с основанием KDR-ESR. |
